蝶閥公稱通經(即閥門管道大小)

DN(單位：MM)：蝶閥國標規格簡寫、NPS(單位：英寸)：蝶閥美標規格簡寫

蝶閥外形尺寸

L：法蘭距（叫法很多，也可以叫長度、厚度）、H1：中心距（解釋：閥門管道到閥門底部的尺寸）

蝶閥連接尺寸（即不同壓力螺栓尺寸數量不同)

D1：蝶閥螺栓孔中心距、4-M(d)：螺栓孔尺寸及對應的數量

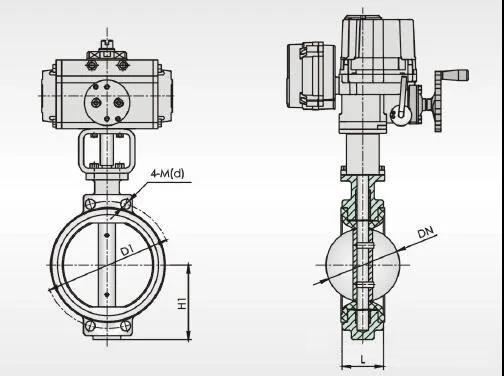

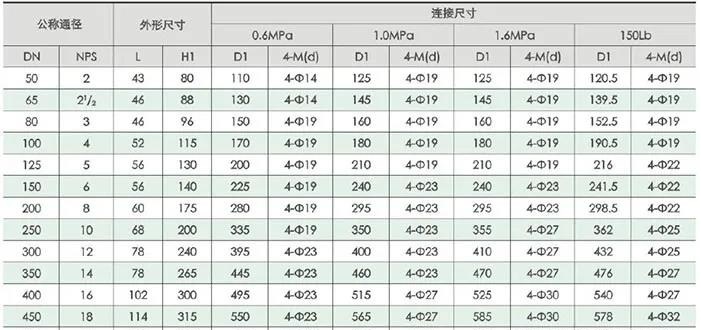

對夾式軟密封蝶閥規格圖及蝶閥尺寸表（適用蝶閥型號D71X、D371X）

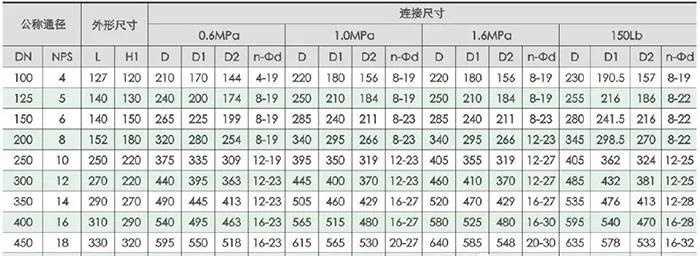

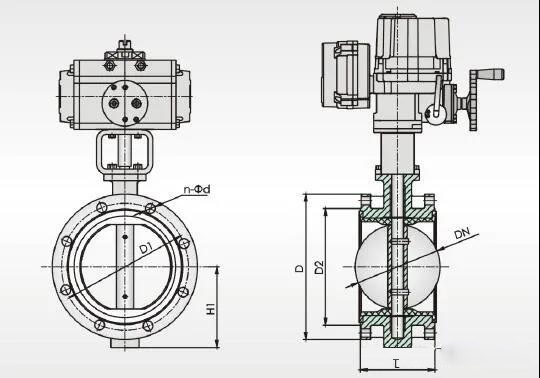

法蘭式軟密封蝶閥規格圖及蝶閥尺寸表（適用蝶閥型號：D41X、D341X）
